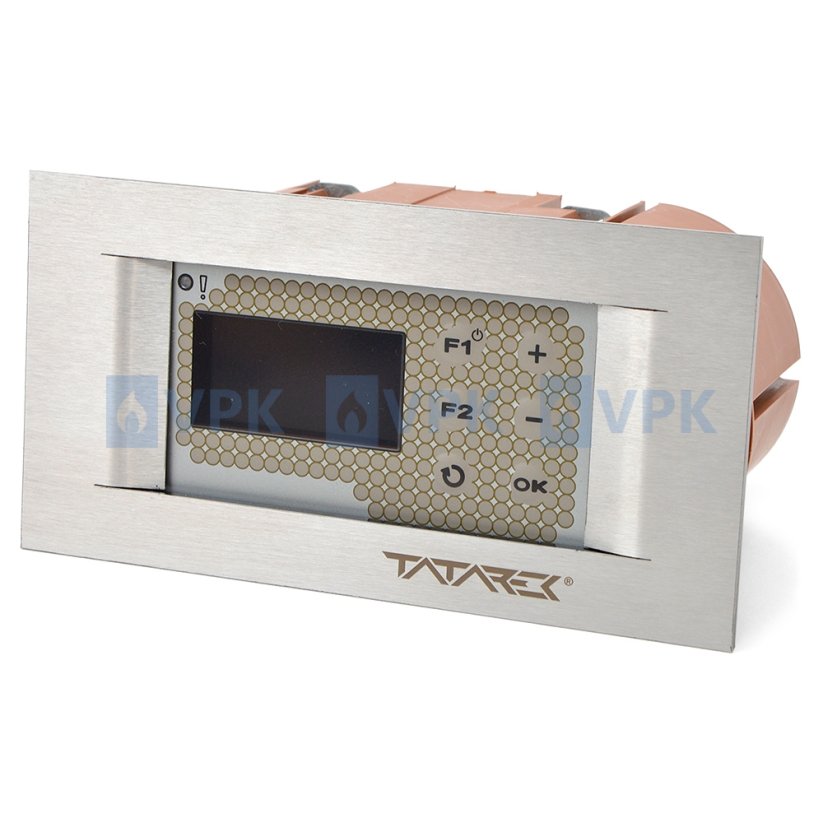

Automatický regulátor spalování Tatarek RT-08OS Grafik pro akumulační krby

Návod k použití

Automatický regulátor spalování Tatarek RT-08OS Grafik je určen pro akumulační krby vybavené řízeným přívodem vzduchu do spalovací komory. Pomocí elektricky ovládané vzduchové klapky průběžně kontroluje spalovací proces, prodlužuje dobu spalování a pomáhá co nejlépe využít teplo předávané akumulačnímu systému.

Regulátor sleduje teplotu spalin a podle aktuální fáze spalovacího cyklu upravuje polohu vzduchové klapky. Při nárůstu a následném poklesu teploty přizpůsobuje přívod spalovacího vzduchu tak, aby byla co nejdéle udržena fáze žáru. Po dosažení fáze žáru přívod vzduchu uzavře a po skončení spalování provede krátké provětrání, které umožní dohoření zbývajících spalin.

Regulátor je přizpůsoben spolupráci s modulem akumulace tepla. Ve fázi zatápění může pomocí servomotoru ovládat klapku obtoku akumulačního modulu a odvádět spaliny přímo do komína. Po dosažení nastavené teploty je přesměruje přes akumulační tahy, kde se jejich teplo ukládá do akumulačního materiálu. Místo obtokové klapky lze k regulátoru připojit také generátor komínového tahu.

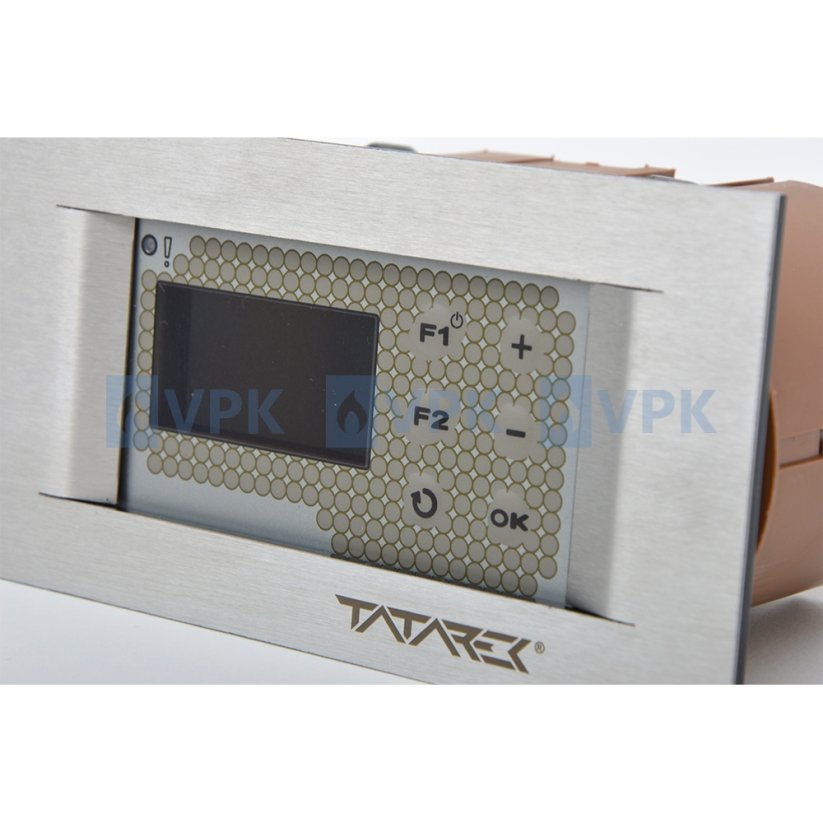

Grafický displej přehledně zobrazuje průběh spalování, aktuální provozní fázi, teplotu spalin, polohu vzduchové klapky a případně také teplotu na výstupu z akumulačního modulu. Regulátor zaznamenává průběh spalovacího cyklu, takže lze zpětně sledovat vývoj teploty během topení.

Hlavní výhody automatického regulátoru spalování Tatarek RT-08OS Grafik:

• automatické řízení přívodu spalovacího vzduchu,
• prodloužení procesu spalování a fáze žáru,
• snížení spotřeby paliva,
• optimální využití akumulačního modulu,
• prodloužení životnosti krbové vložky,
• uzavření přívodu vzduchu po ukončení spalování, které omezuje ochlazování topeniště,
• možnost ovládání klapky obtoku akumulačního modulu,
• možnost ovládání generátoru komínového tahu,
• možnost nastavení maximální teploty spalování,
• signalizace vhodného okamžiku pro přiložení paliva,
• automatický i manuální režim ovládání vzduchové klapky,
• možnost spolupráce s externím snímačem oxidu uhelnatého.

Spalovací cyklus se automaticky zahájí po přiložení paliva a uzavření dvířek topeniště, je-li připojen volitelný snímač jejich polohy. Při otevření dvířek regulátor vzduchovou klapku zcela otevře, což pomáhá omezit zakouření místnosti. Regulátor lze používat také bez snímače dvířek – v takovém případě se spalovací cyklus spouští tlačítkem na ovládacím panelu.

Při dosažení fáze žáru regulátor zvukově a opticky upozorní na možnost přiložení dalšího paliva. Uživatel může kromě automatického provozu přepnout také do manuálního režimu a polohu vzduchové klapky upravovat ručně v krocích po 10 %.

Regulátor umožňuje připojit druhé teplotní čidlo – termočlánek typu K – pro sledování teploty spalin na výstupu z akumulačního modulu. Hlavní čidlo teploty spalování sleduje teplotu spalin nad jejich odtahem z topeniště.

U krbových vložek, u kterých je nutné omezit maximální teplotu spalování, lze nastavit požadovaný teplotní limit. Při jeho překročení regulátor přivře vzduchovou klapku do nastavené polohy a spustí výstražnou signalizaci.

K regulátoru lze připojit externí zařízení sledující koncentraci oxidu uhelnatého. Při aktivaci alarmu se otevře vzduchová klapka, zlepší se odvětrání místnosti a regulátor spustí výstražnou signalizaci. Upozorní také na poruchu teplotního čidla nebo překročení nastavené maximální teploty.

Regulátor je vybaven vlastním zdrojem havarijního napájení. Výpadek elektrického proudu v délce do 8 sekund jej nevyřadí z provozu. Pokud výpadek trvá déle, vzduchová klapka se před vypnutím regulátoru havarijně otevře, aby umožnila úplné dohoření vloženého paliva.

K regulátoru je nutné samostatně objednat vzduchovou klapku o průměru 100, 120 nebo 150 mm s těsněním.

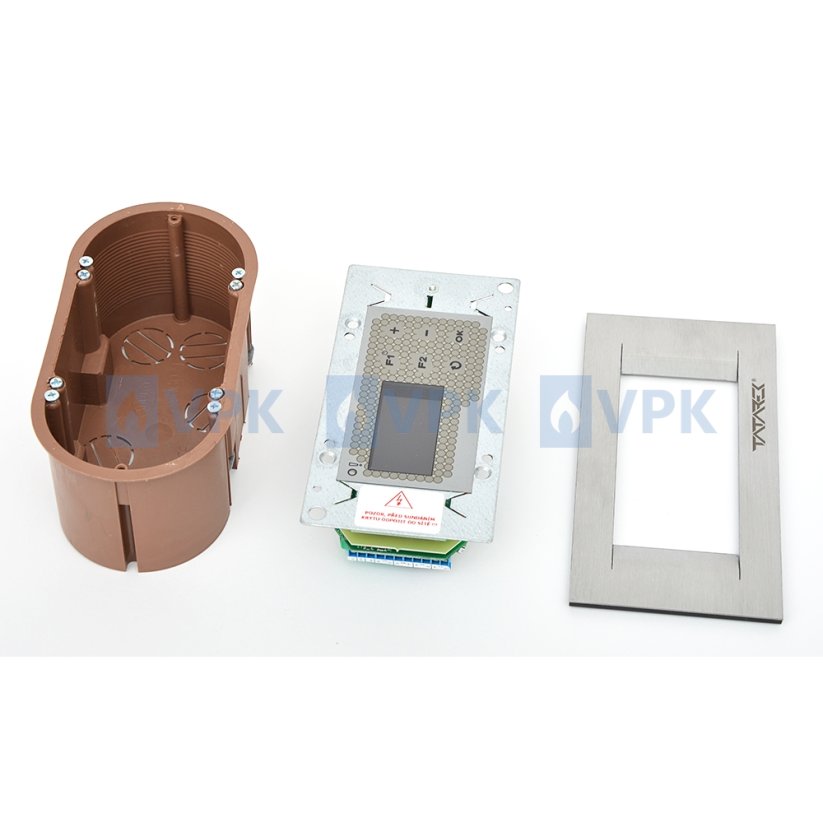

Montáž, elektrické zapojení a nastavení důležitých provozních parametrů musí provést odborně způsobilá osoba s ohledem na konstrukci krbové vložky, akumulačního systému a spalinové cesty.
