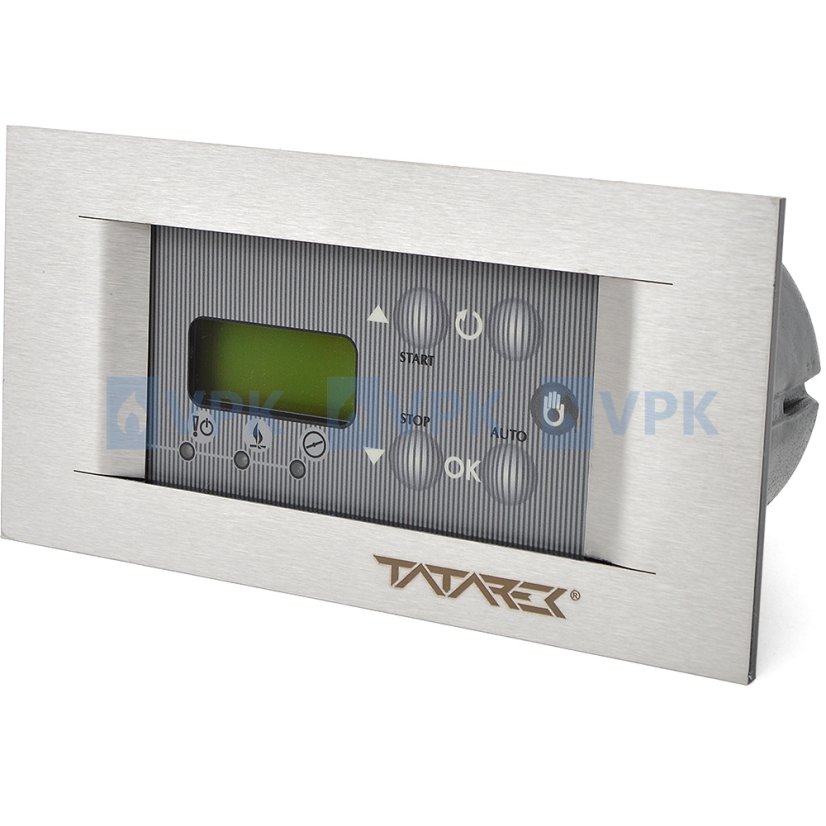

Automatický regulátor spalování Tatarek RT-08OS pro teplovzdušné a akumulační krby

Návod k použití

Automatický regulátor spalování Tatarek RT-08OS je určen pro teplovzdušné a akumulační krby, kachlová kamna a krbové vložky vybavené řízeným přívodem vzduchu do spalovací komory. Podle zvoleného zapojení může spolupracovat také s modulem akumulace tepla nebo externím teplovodním výměníkem.

Regulátor sleduje teplotu spalin pomocí termočlánku umístěného nad spalovací komorou a podle aktuální fáze spalovacího cyklu plynule upravuje polohu vzduchové klapky. Do topeniště tak přivádí právě takové množství vzduchu, jaké je v dané fázi spalování potřeba. Pomáhá tím stabilizovat průběh spalování, prodloužit dobu využití jedné dávky paliva a co nejlépe využít získané teplo.

Řízení přívodu vzduchu je přizpůsobeno jednotlivým částem spalovacího cyklu – zatápění, nárůstu teploty, samotnému spalování, poklesu teploty a fázi žáru. Při dosažení fáze žáru regulátor zvukově a opticky upozorní na možnost přiložení dalšího paliva. Pokud uživatel nepřiloží, provede krátké provětrání spalovací komory, které umožní dohoření zbývajících plynů, a následně vzduchovou klapku uzavře.

Uzavřením přívodu vzduchu po ukončení spalování regulátor omezuje zbytečné ochlazování topeniště i vytápěné místnosti. Současně umožňuje nastavit maximální přípustnou teplotu spalování. Při jejím překročení přivře vzduchovou klapku a spustí výstražnou signalizaci, čímž pomáhá chránit krbovou vložku před nadměrným tepelným namáháním.

Podle výrobce může správně navržený a nastavený systém přinést úsporu paliva až 30 %. Skutečná úspora závisí na konstrukci krbu, kvalitě paliva, komínovém tahu, způsobu obsluhy a nastavení regulátoru.

Regulátor nabízí tři provozní programy pro různá zapojení krbu:

• MAC / MAT – spolupráce s modulem akumulace tepla,
• WATER / VODA – spolupráce s externím teplovodním výměníkem a akumulační nádrží,
• MIX – současná spolupráce s externím teplovodním výměníkem a modulem akumulace tepla.

V programu pro akumulační krby může regulátor ovládat servomotor komínové nebo obtokové klapky. Při zatápění mohou být spaliny vedeny přímo do komína, což pomáhá vytvořit potřebný komínový tah. Po zahřátí komína je regulátor přesměruje přes akumulační modul, kde se teplo ukládá do akumulačního materiálu.

Při zapojení externího teplovodního výměníku může regulátor ovládat klapku přivádějící spaliny k výměníku a čerpadlo, které odvádí získané teplo do akumulační nádrže. Pro řízení tohoto okruhu se používají doplňková teplotní čidla vody ve výměníku a nádrži.

Hlavní výhody automatického regulátoru spalování Tatarek RT-08OS:

• automatické a plynulé řízení přívodu spalovacího vzduchu,
• stabilizace a prodloužení spalovacího procesu,
• prodloužení fáze žáru,
• snížení spotřeby paliva,
• optimální využití modulu akumulace tepla,
• možnost spolupráce s externím teplovodním výměníkem,
• omezení maximální teploty spalování,
• ochrana krbové vložky před přehříváním,
• omezení ochlazování topeniště po ukončení topení,
• signalizace vhodného okamžiku pro přiložení paliva,
• automatický i manuální režim ovládání vzduchové klapky,
• možnost ovládání servomotoru komínové nebo obtokové klapky,
• možnost spolupráce se snímačem oxidu uhelnatého a externím zařízením, například ventilací.

Je-li připojen volitelný snímač polohy dvířek, při jejich otevření se vzduchová klapka zcela otevře a po uzavření dvířek se automaticky zahájí nový spalovací cyklus. Otevření klapky před přiložením zároveň pomáhá omezit zakouření místnosti. Regulátor lze používat také bez snímače dvířek – v takovém případě se spalovací cyklus ovládá tlačítky na předním panelu.

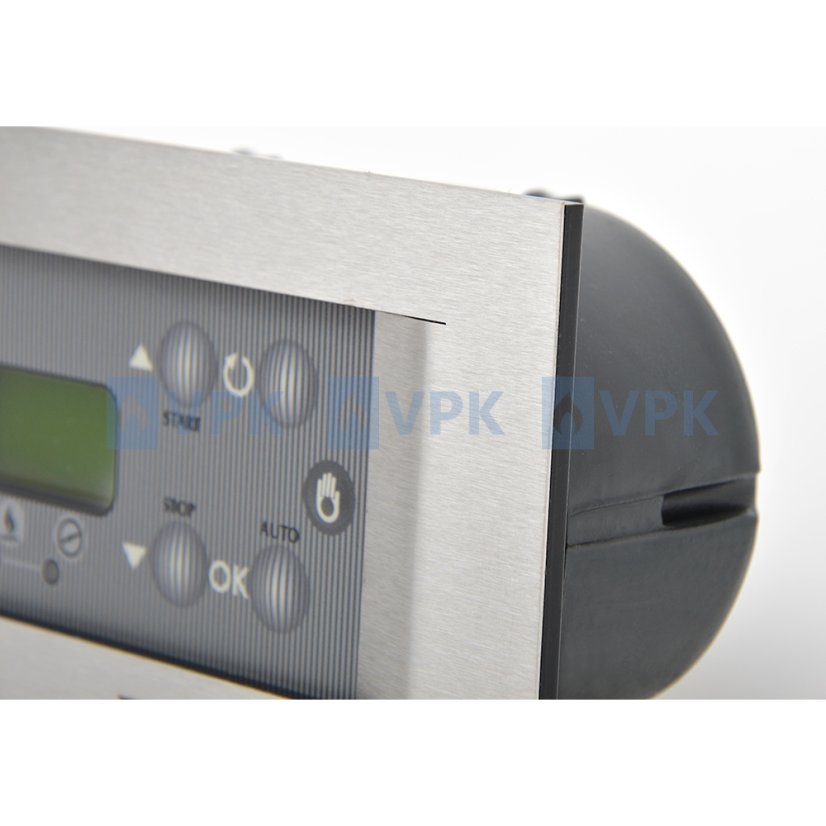

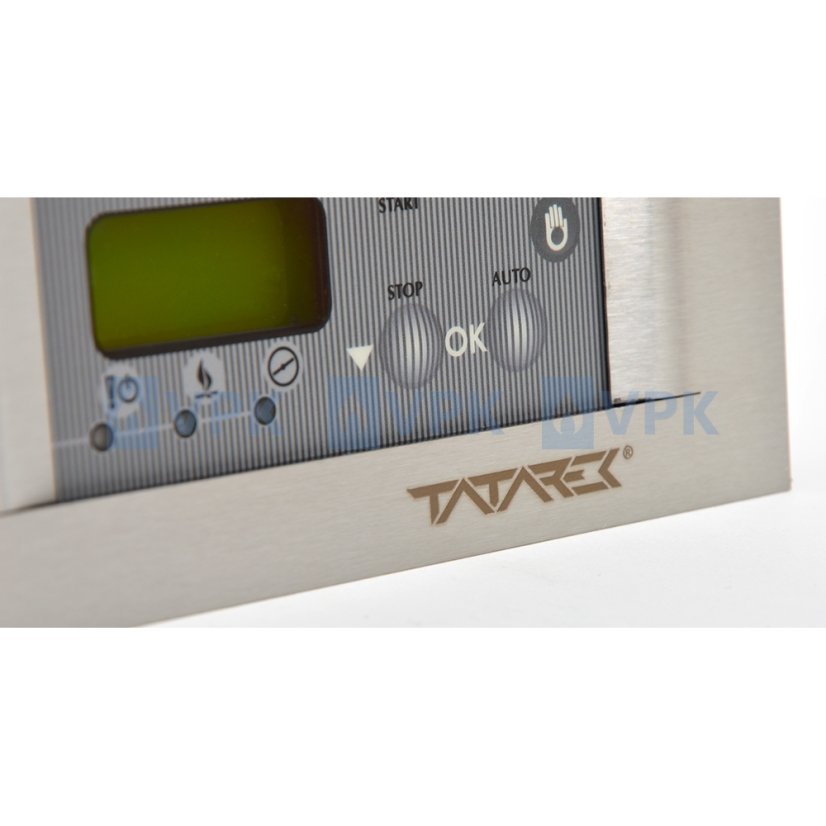

Regulátor může pracovat také v manuálním režimu, ve kterém lze polohu vzduchové klapky nastavovat ručně v krocích po 10 %. Textový displej zobrazuje aktuální teplotu spalování, provozní fázi a míru otevření vzduchové klapky. Při zapojení externího teplovodního výměníku může zobrazovat rovněž teploty vody a provoz čerpadla.

K regulátoru lze připojit externí zařízení sledující koncentraci oxidu uhelnatého. Při aktivaci alarmu se vzduchová klapka otevře, aby se zlepšilo odvětrání místnosti, a regulátor spustí výstražnou signalizaci. Alarm upozorňuje také na poruchu teplotního čidla.

Regulátor je vybaven vlastním zdrojem havarijního napájení. Výpadek elektrického proudu v délce do 8 sekund jeho provoz nenaruší. Pokud výpadek trvá déle, vzduchová klapka se před vypnutím regulátoru havarijně otevře, aby umožnila bezpečné dohoření vloženého paliva.

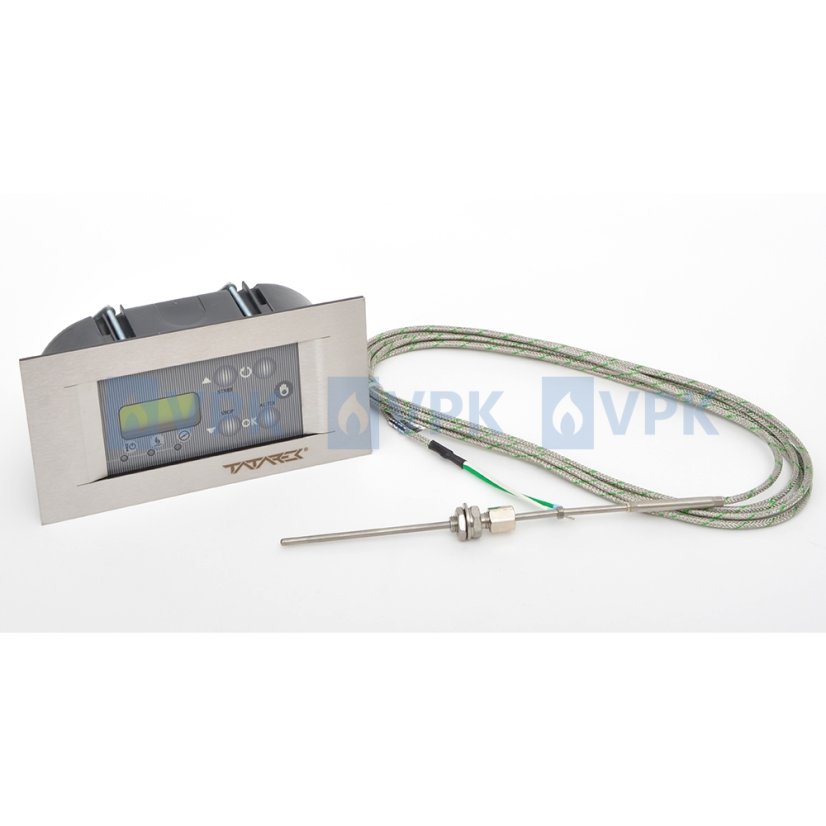

Součástí balení je čidlo teploty spalin – termočlánek typu K.

K regulátoru je nutné samostatně objednat vzduchovou klapku o průměru 100, 120 nebo 150 mm s těsněním.

Montáž, elektrické zapojení a nastavení důležitých provozních parametrů musí provést odborně způsobilá osoba s ohledem na konstrukci krbové vložky, akumulačního systému, externího výměníku a spalinové cesty.
