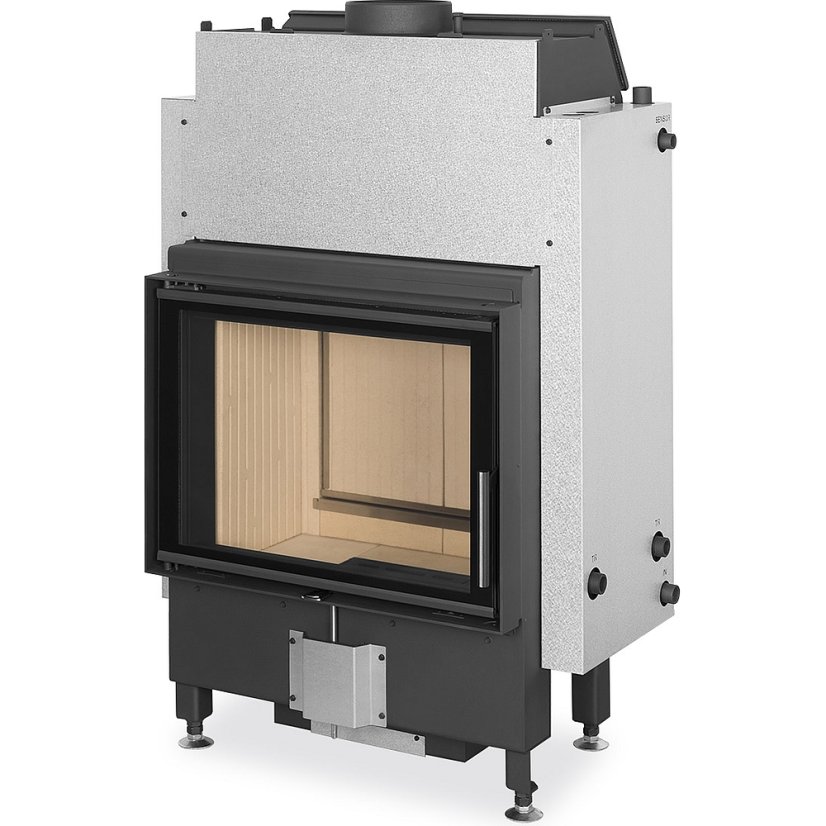

Romotop - DYNAMIC WB 2G 66.50.01
Návod na stavbu krbu s vložkou Romotop DYNAMIC W 2g 66.50.01P |
Návod na stavbu krbu s vložkou Romotop - DYNAMIC WB 2g 66.50.01P |
Špičková krbová vložka široká rovná s centrálním přívodem vzduchu, s teplovodním výměníkem, dvojitým prosklením a zadním přikládáním.
• dvojité prosklení (vnější designové potištěné a vnitřní reflexní sklo)
• rám dveří ze speciálního tuhého válcovaného profilu
• speciální patentovaná konstrukce teplovodního výměníku TRIPLE PASS, viz níže
• určena i pro nízkoenergetické stavby
• možnost zadního přikládání
• spalovací komora vyložena pravým šamotem, dno podloženo izolačními deskami pro dosažení maximální teploty spalování
• součástí balení je záslepka pro bezroštové spalování
• pravé otevírání dveří - možnost změny na levé otevírání dveří (i u zadních dvířek)
• možné připojení CPV (centrální přívod vzduchu) zleva, zezadu i zprava
• objem výměníku 50 l
• příprava pro dveřní spínač
• regulace primárního a sekundárního vzduchu jedním ovládacím prvkem
• čistící otvor pro trubkovnici výměníku
• zesílená tepelná izolace výměníku
• zakomponována vychlazovací smyčka
• součástí krbové vložky je dochlazovací i odvzdušňovací ventil
• splňuje normy: EN 13 229, DIN+, 15a B-VG od 2015, Bimsch V 1/2, zákon o ochraně ovzduší ČR
Materiály ke stažení:
Schéma zapojení do otopného systému
Prohlášení o vlastnostech výrobku
Energetický štítek a informační list výrobku
Jsme autorizovanými prodejci výrobků společnosti Romotop
Parametry
Jmenovitý výkon | 11,8 kW |
---|---|
Výkon do vody | 7,6 kW |
Výkon do vzduchu | 4,2 kW |
Výška | 1279 mm |
Šířka | 833 mm |
Hloubka | 538 mm |
Hmotnost | 300 kg |
Prosklení | rovné |
Průměrná teplota spalin | 183°C |
Průměr CPV | 150 mm |
Komínový tah | 11 Pa |
Průměrná spotřeba paliva | 3,1 kg/h |
Minimální plocha výstupních větracích mřížek | 900 cm2 |
Minimální plocha vstupních větracích mřížek | 1070 cm2 |
Účinnost spalování | 86,8 % |
Materiál ohniště | ocelové s výstelkou |
Počet vrstev skla | dvojsklo |
Napojení vzduchu z exteriéru | ano |
Průměr spalinového hrdla | 180 mm |
Krycí rámek | ano (nutno dokoupit) |
Bezroštové ohniště | s roštem |
Otevírání výsuvem dvířek | ne |
Hloubka ohniště | standardní |
Zadní přikládání | ano |
Rozsah výkonu | 5,9-15,3 kW |
Rozsah výkonu do vody | 3,8 - 9,9 kW |
