05. 09. 2018

VseProKrby.cz, 2018 (Ing. Petr Šigut) – Text a obrázky jsou chráněny autorským právem.

Než začneme se stavbou našeho příkladového krbu, řekneme si, jak bude vypadat, jakou bude mít krbovou vložku, jaký materiál použijeme pro obestavbu a podobně. Pro představu si také provedeme cenovou kalkulaci celého krbu.

Obsah dílu:

Příkladový krb - jak bude vypadat

Nejdříve si představíme náš příkladový krb. Bude se jednat o tvarově jednoduchý teplovzdušný krb o šířce 1000 mm a hloubce 650 mm, s výškou až po strop místnosti (2,6 m).

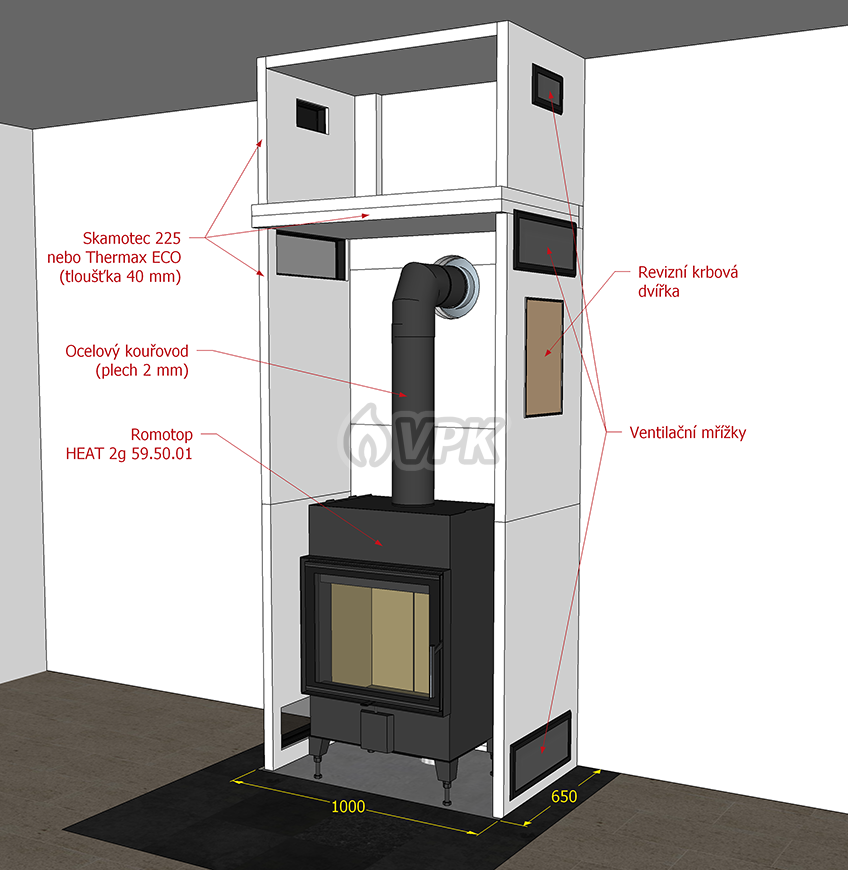

Příkladový teplovzdušný krb

Obr. 1: Náš příkladový krb

Jako krbovou vložku použijeme teplovzdušnou vložku Romotop HEAT 2g 59.50.01 s jmenovitým výkonem 7 kW (regulovatelný výkon 3,3 až 8,4 kW).

Všechny stěny a strop krbové komory i celou obestavbu zhotovíme z tepelně-izolačních desek tloušťky 40 mm. Na výběr máme buď kalcium-silikátové desky Skamotec 225 nebo vermikulitové desky Thermax ECO – obojí mají stejné rozměry 1000 x 610 mm, a tak uvedený návod bude naprosto stejný pro oba materiály. Pro lepení desek budeme používat k nim doporučená lepidla – Silaterm LEPIDLO pro desky Skamotec 225 a Brandschutzkleber pro desky Thermax ECO. Povrch desek Skamotec 225 musíme ještě navíc ze všech stran napenetrovat penetračním přípravkem Silaterm SILAPEN (všechny desky napenetrujeme ještě před zahájením stavby – penetrace zasychá cca 8 hodin – a později už budeme penetrovat jen plochy řezů po řezání desek). Lepené spoje můžeme během stavby fixovat pomocí vrutů (průměr 4,2 mm, délka cca 70 mm).

Vstupní i výstupní konvekční otvory zakryjeme standardně ventilačními mřížkami. Výpočet velikostí konvekčních otvorů jsme si ukázali v jednom z předchozích dílů. Tam nám vyšla (pro náš příkladový krb) potřebná velikost čisté plochy vstupních  a výstupních otvorů 615 cm2 a 738 cm2. A velikosti ventilačních mřížek – po započtení 30% ztráty plochy způsobené síťkou mřížky – byly 879 cm2 a 1054 cm2. Nicméně výrobce pro vložku Romotop HEAT 2g 59.50.01 předepisuje ještě o něco větší velikosti ploch ventilačních mřížek, a to – 880 cm2 pro vstupní a 1120 cm2 pro výstupní mřížky. Proto použijeme tyto větší velikosti předepsané výrobcem a pro vstupní i výstupní otvory zvolíme kombinaci vždy dvou mřížek (ventilační mřížka 16x45 cm) s plochou 645 cm2 (čistá plocha cca 452 cm2) – souhrnná plocha obou mřížek tedy bude 1290 cm2. Na vstupu tak budeme mít větší otvory než potřebujeme, ale z estetického hlediska bude použití stejných mřížek dole i nahoře lepší. Všechny mřížky umístíme do bočních stěn tak, aby byly na střed hotové boční stěny krbu, dolní zhruba 5 cm nad podlahu a horní bezprostředně pod strop krbové komory.

Pro účely pravidelného čistění a kontroly vnitřku krbové komory a kouřovodu zabudujeme ve stěně krbové komory otevíratelná revizní krbová dvířka o rozměrech 40x30 cm.

Vložka bude připojena na přívod vzduchu pro spalování z exteriéru vedeném v podlaze (to jsme si ukázali v minulém dílu). Pro napojení vložky na komín použijeme ocelový kouřovod z plechu tloušťky 2 mm a nakonec nerezovou vnější přechodku na komín.

Po dokončení hrubé stavby krbu provedeme základní omítku krbu pomocí kamnářské malty Silaterm WHITE 600kamnářskou perlinkou a následně dekorativní finální omítku pomocí kamnářské omítky Silaterm MODEL.

Rozpis materiálu a cenová kalkulace

Abychom měli představu, na kolik vlastně celý krb "vyjde", uděláme si detailní soupis veškerých dílů a použitého materiálu.



Uvedené ceny byly platné k 27.8.2018 (budeme je zde občas aktualizovat).

Položka Cena s DPH [Kč] Počet kůsů Cena celkem s DPH [Kč]

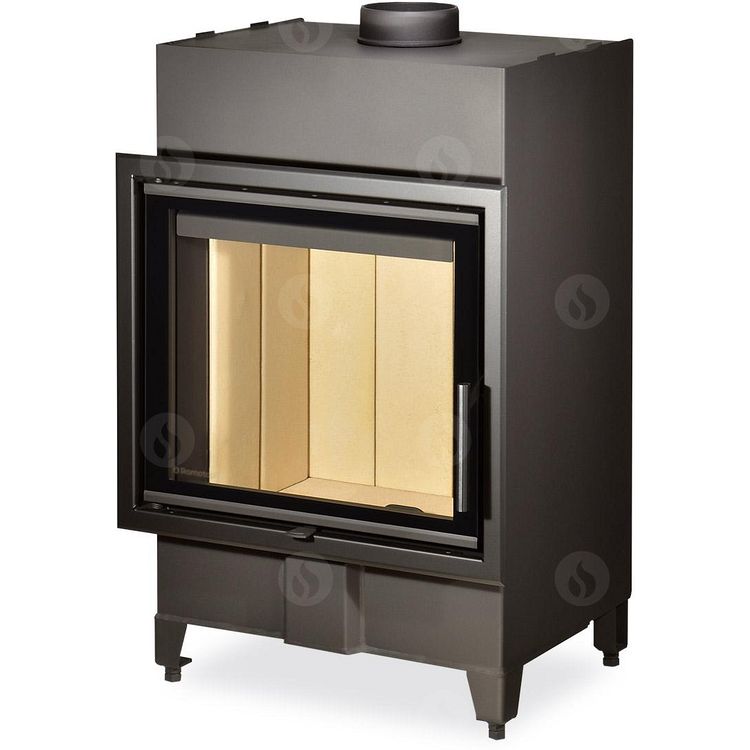

Romotop Heat 2g 59.50.01 Krbová vložka Romotop HEAT 2g 59.50.01 26499 1 26499
Romotop - obezdívací rámeček H2N-RAM06-4S 956 1 956
KC20 - Trubka ø150 mm / 1000 mm 518 1 518
KC20 - Koleno kouřovodu 90° / ø150 mm - pevné s čistícím otvorem 466 1 466
KC20 - Redukce ø150/180 mm (směr po kouři) 325 1 325
KN10 - Přechodka do šamotového komínu (po kouři, vnější) ø180/180 mm 868 1 868

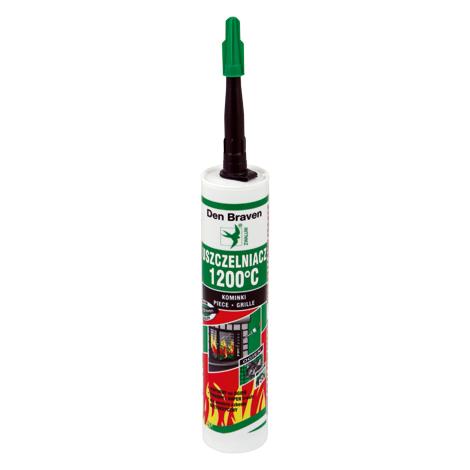

Kamnářský tmel 156 1 156
Izolační deska SKAMOTEC 225 - tl. 40 mm (1000 x 610 mm) 553 17 9401
Penetrační přípravek Silaterm SILAPEN (5 l) 807 1 807
Kamnářské lepidlo Silaterm LEPIDLO (6 kg) 469 2 938
Revizní krbová dvířka SILADOOR (40 x 30 cm, instalace na výšku) 2485 1 2485
Kamnářská malta Silaterm WHITE 600 (25 kg) 686 1 686
Kamnářská perlinka Silaterm PERLINKA (1 m2) 61 10 610
Kamnářská omítka Silaterm MODEL (25 kg) 701 1 701
Ventilační mřížka 16x45 cm - černá 654 4 2616
Ventilační mřížka 10x20 cm - černá 287 2 574
Celková cena krbu 48606



Vysvětlení rozpisu:

  • K ceně krbové vložky jsme připočetli krycí rámek, který není součástí dodávky vložky.
  • Kouřovod o průměru 150 mm se skládá z trubky 1000 mm, pevného kolena 90°, trubky 250 mm. Pro přechod na komín použijeme nerezovou vnější přechodku 150 mm / 180 mm. Spoje dotěsníme kamnářským tmelem.
  • Na celou obestavbu spotřebujeme cca 17 desek Skamotec 225 formátu 1000 x 610 mm.
  • Pro penetraci desek spotřebujeme cca jedno 5 litrové balení penetračního přípravku Silaterm SILAPEN. Výrobce uvádí spotřebu 1 litr na 6 m2. Celková plocha desky je 1,35 m2, pro 17 desek je to 23 m2 a spotřeba dle výrobce je tedy 23 / 6 = 3,8 litrů. Nicméně dle zkušeností z praxe je spotřeba trochu vyšší a 5 litrové balení bude s rezervou akorát.
  • Co se týká lepidla Silaterm LEPIDLO, obvyklá spotřeba je jedno 6 kg balení na 10 desek. Pro našich 17 desek přidáme do rozpisu 2 balení, ať máme malou rezervu.
  • Kamnářské malty i omítky bude stačit po 1 balení 25 kg, spotřeba kamnářké perlinky bude cca 7 m2.

Pokud se rozhodneme pro stavbu z desek Thermax ECO, můžeme z rozpisu vyhodit penetrační přípravek (vermikulitové desky se nepenetrují) a místo lepidla Silaterm LEPIDLO použijeme lepidlo Brandschutzkleber (spotřeba cca 0,4 kg na 1 desku, tj. 8 sáčků 850 g pro 17 desek).

Celková cena krbu při použití desek Thermax ECO je potom 49853 Kč.



Co bude příště?

Dnes jsme si představili, jak bude vypadat náš příkladový krb, jaké použijeme materiály pro jeho obestavbu a vytvořili i celkovou cenovou kalkulaci. Příště se už konečně pustíme do stavby, začneme zadní stěnou krbové komory, která přilehá ke zdi místnosti a má za úkol co nejvíce zabránit prostupu tepla z krbové komory do zdi.
